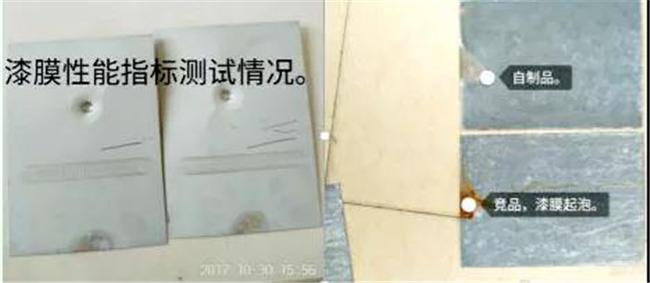

按配方所研制的环保型冷镀锌喷漆漆膜性能测试结果如图1所示:

图1环保型三和防锈金属感强提供持久装饰保护镀锌自动喷漆">冷镀锌喷漆漆膜性能测试结果

注：1.漆膜附着力：1级；2.硬度(铅笔)：H；3.漆膜耐冲击性：50Kg.cm；4.漆膜耐盐雾试验：720小时无任何变化。

二、漆膜性能测试：

表1环保型冷镀锌喷漆性能测试:

注: 耐盐雾性破坏评判标准为锈蚀单边扩散>2mm或涂膜起泡。

由表1可以看出，冷镀锌喷漆不仅漆膜平整光滑、表干时间短、附着力高，而且不含重金属，耐盐雾性能强，可用于重防腐的钢铁结构。

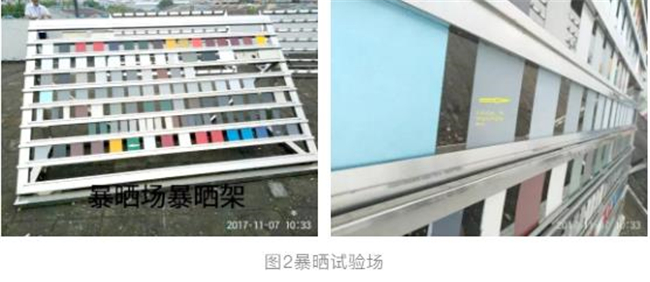

三、暴晒试验

冷镀锌喷漆在户外暴晒6个月均未出现任何涂膜弊病，而从之前盐雾试验测试亦能达到要求600h以上的标准（实际盐雾试验测试720h均未出现任何涂膜弊病）。

四、与竞品的比较

为了说明自制冷镀锌喷漆的性能，我们从市场上购买了同行业的冷镀锌喷漆产品，并进行了对比测试，测试结果如表2所示。

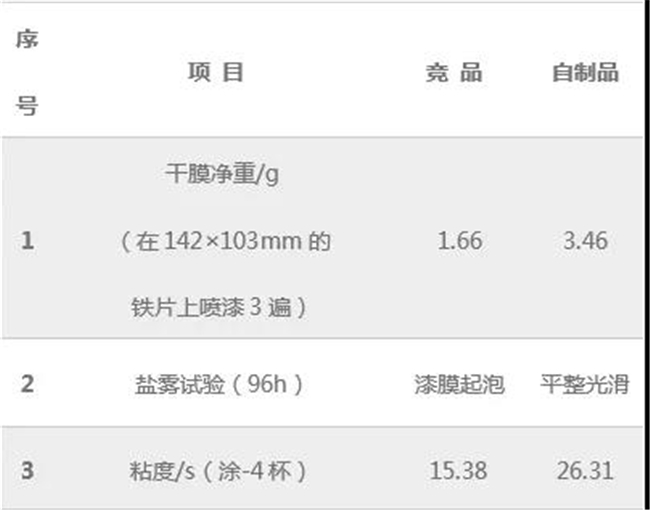

表2冷镀锌喷漆与与竞品的比较

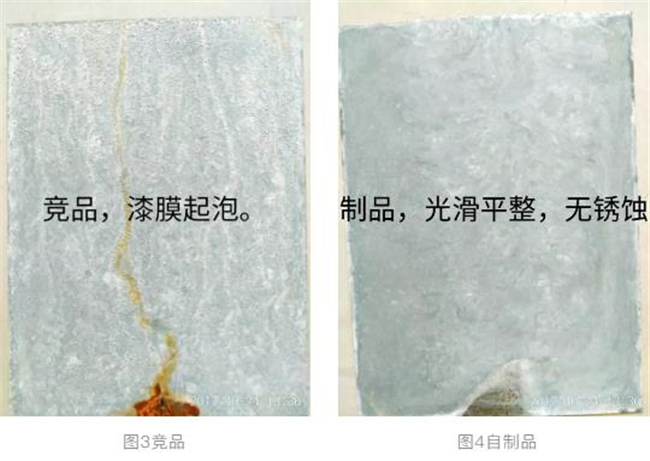

冷镀锌喷漆竞品经过96小时盐雾试验，漆膜就起泡了，且边缘有小块漆膜脱落。如图3所示。

而冷镀锌喷漆自制品同样经过96小时盐雾试验，漆膜依旧平整光滑，无任何锈蚀现象。如图4所示。

以上仅为试验记录，谨供参考！
